מהשטח
התקנות בפרויקטים אמיתיים

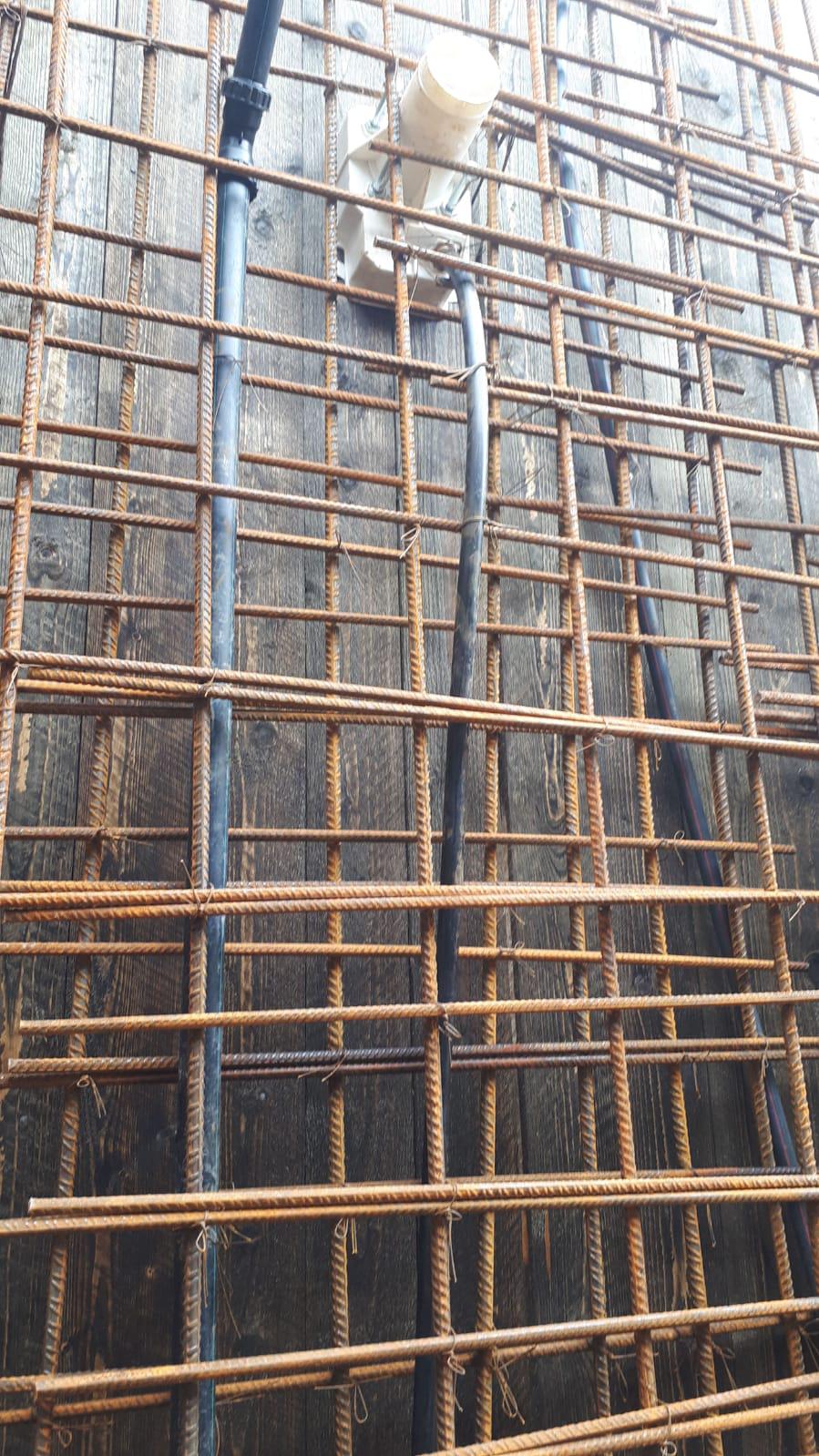

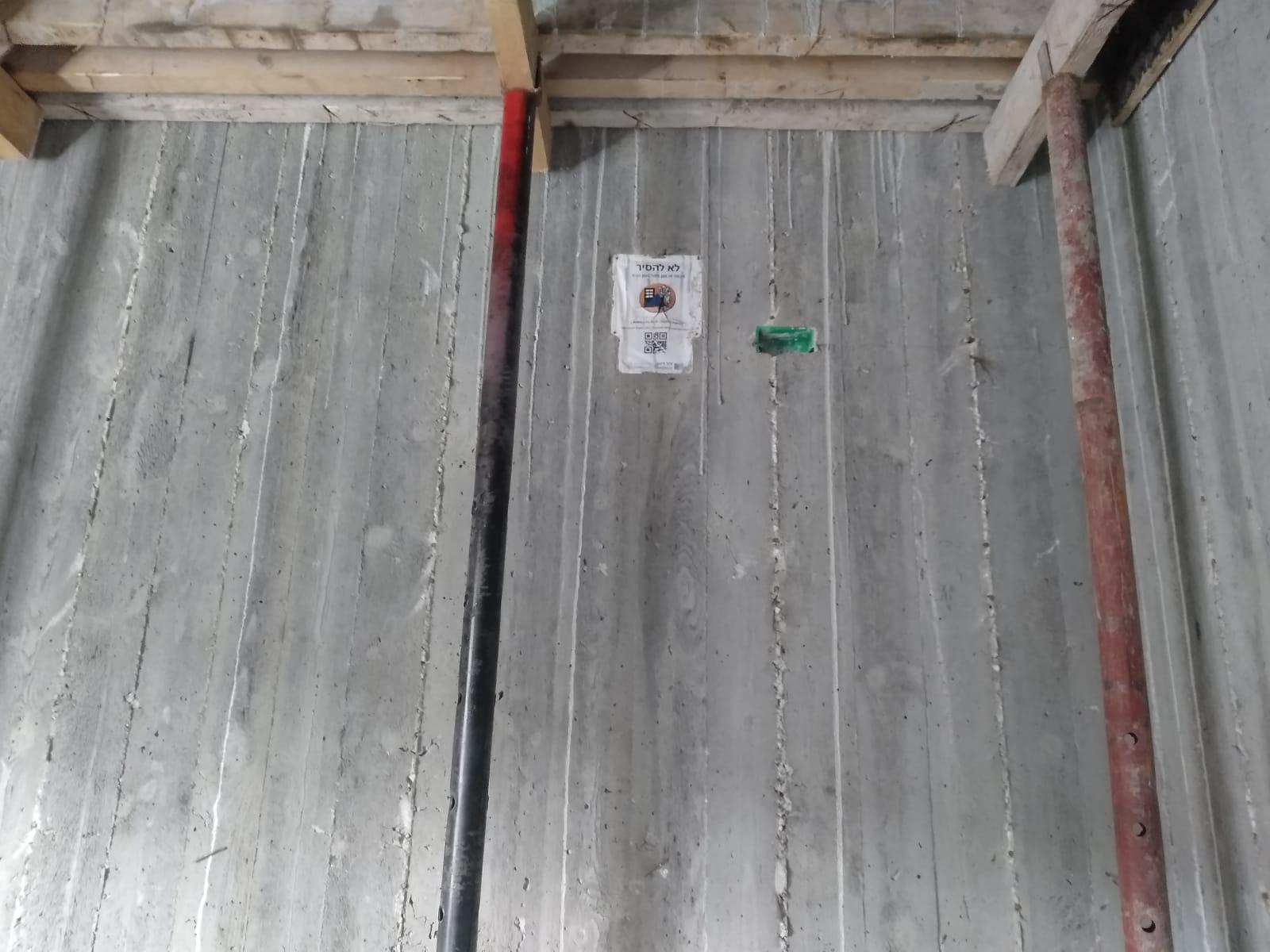

תמונות מהתקנות שבוצעו בפרויקטי בנייה ברחבי הארץ.
מוטמע בתוך הבטון — לא מדביק, לא מהדק, אלא חלק אינטגרלי מהקיר עצמו.
מאפשר מעבר מסודר לצינורות מזגן (גז, קירור, ניקוז) תוך שמירה על האטימה התקנית.
מבטל את הצורך בקידוח, ניפוץ ואיטום בדיעבד — חוסך זמן ועלויות לאחר יציקה.
כאשר מותקן נכון לפי ההנחיות, מובטח אישור פיקוד העורף ללא צורך בתיקונים.
ההתקנה מתבצעת לפני יציקת הבטון:
בחרו את גודל ההתקן לפי קוטר צינורות המזגן המתוכנן ועובי הקיר.
הכניסו את צינורות המזגן דרך ההתקן לפני הרכבתו בתבנית.
קבעו את ההתקן בתבנית הקיר בדיוק במיקום המתוכנן לפי תוכניות הבנייה.
יצקו בטון כרגיל. ההתקן ישמור על מיקומו ויצור אטימה מושלמת עם התקשות הבטון.
לאחר שהבטון התקשה בצעו בדיקת אטימות לאישור תקינות ההתקן.
צפו בסרטון ההדרכה המלא להתקנה נכונה ומקצועית של ההתקן ליציקה.
תמונות מהתקנות שבוצעו בפרויקטי בנייה ברחבי הארץ.

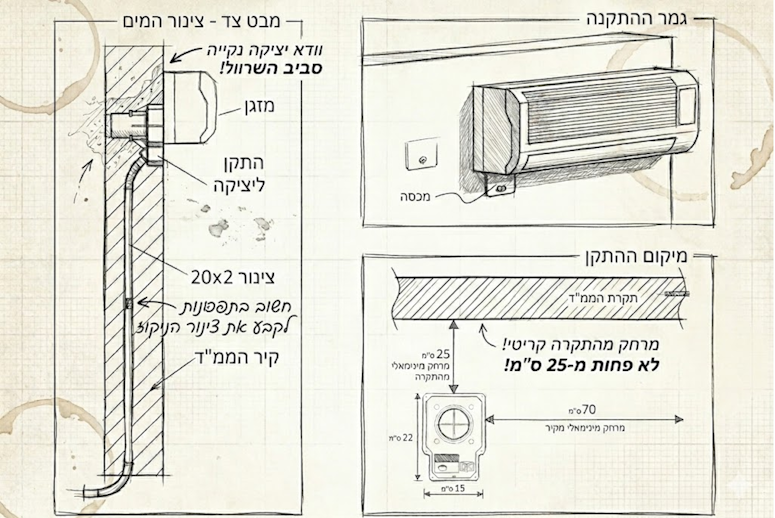

התרשים מציג שלושה מבטים: מבט צד של ההתקן המשולב בקיר הממ"ד עם צינור 20x2 וחיבור למזגן; מראה גמר ההתקנה עם מכסה הכיסוי; ודרישות המרווחים המינימליים — לפחות 25 ס"מ מתקרת הממ"ד ו-70 ס"מ מקיר הצד.
